「緊急停止スイッチ」は、機械の暴走や異常時に作業者の命を守る最後の砦です。しかし、その誤作動は重大な事故に直結する危険性をはらんでいます。この記事では、緊急停止スイッチの誤作動がなぜ発生するのか、物理的故障、電気的ノイズ、設置環境、ヒューマンエラー、システム設計など多岐にわたる原因を徹底解説。さらに、JIS/ISO規格に準拠した適切な選定から、確実な設置、定期的な点検、フェールセーフ設計、そして運用ルールの確立まで、誤作動を限りなくゼロに近づけ、安全な職場環境を構築するための実践的な対策と運用術を網羅的にご紹介します。

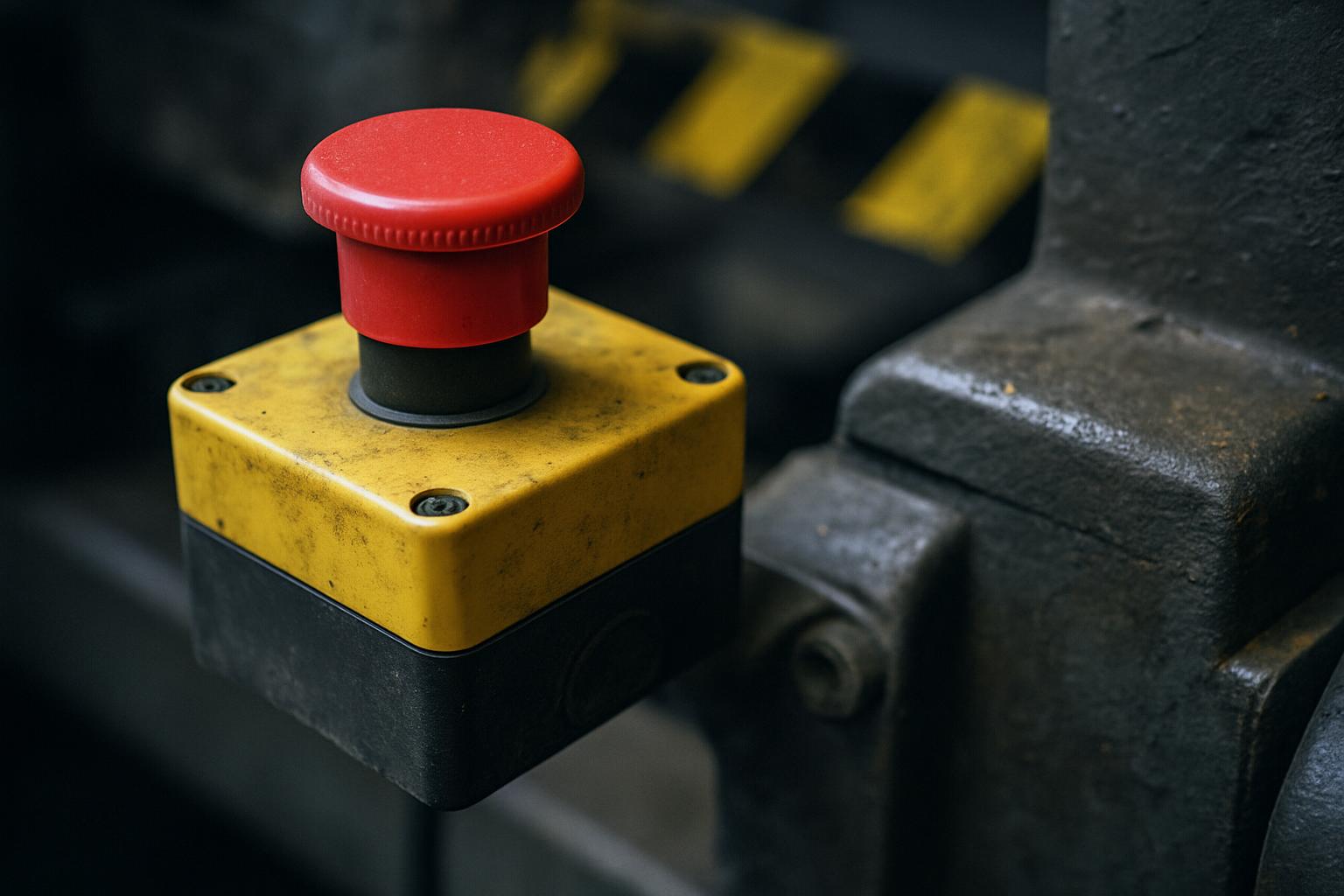

1. 緊急停止スイッチとは？命を守る最後の砦

緊急停止スイッチは、機械や設備が異常な状態に陥った際、瞬時にその動作を停止させるための非常に重要な安全装置です。 作業者の安全を確保し、設備への損害を最小限に抑えることを目的としています。 「緊急停止」とは、予期せぬ危険な事態が発生した際に、危険源の動作を即座に停止させる操作を指します。 多くの場合、緊急停止スイッチは赤色のキノコ型押しボタンとして、視認性の高い場所に設置されており、誰でも直感的に操作できるように設計されています。

1.1 緊急停止スイッチの基本的な役割と重要性

緊急停止スイッチの基本的な役割は、危険な状況が発生した際に、機械や設備の動作を強制的に停止させ、人命や財産を守ることにあります。 これは、通常の操作では対応できない、予測不能な事態や緊急時に最終的な安全策として機能します。 一度押されると、スイッチはロックされた状態（ラッチング機能）となり、意図的に解除されない限り、機械が再起動することはありません。

その重要性は計り知れません。例えば、工場内で作業者が機械に巻き込まれそうになった時や、予期せぬ制御システムの故障により機械が暴走を始めた時など、緊急停止スイッチがなければ重大な人身事故や設備の大規模な損害に繋がりかねません。 労働安全衛生法や、機械安全に関するJIS規格（例: JIS B 9700）およびISO規格（例: ISO 13850）では、特定の機械や設備に対して緊急停止装置の設置が義務付けられており、その適切な機能が求められています。

1.2 なぜ緊急停止スイッチが必要なのか？事故防止への貢献

緊急停止スイッチが必要とされる理由は、他の安全対策では対応しきれない、突発的かつ予測困難な危険に対応するためです。 機械の安全対策には、安全柵、インターロック、光電センサーなど様々な種類がありますが、これらは特定の危険を想定して設計されています。しかし、機械の故障、制御システムの誤作動、作業者の予期せぬ行動、あるいは地震や火災といった外部要因など、あらゆる事態を完全に予測し、通常の安全機能だけで防ぐことは困難です。

緊急停止スイッチは、このような「万が一」の事態において、最後の砦として機能し、被害の拡大を食い止める決定的な役割を担います。 例えば、以下のような状況でその真価を発揮します。

• 機械の予期せぬ暴走や誤動作：制御システムに異常が発生し、機械が設計外の動作を開始した場合。

• 作業者の挟まれ・巻き込まれ：作業中に誤って機械の可動部に身体が触れ、危険な状態に陥った場合。

• 火災や爆発の危険：機械から出火したり、危険物質が漏洩したりして、プロセスを緊急停止させる必要がある場合。

• 外部からの緊急事態：地震発生時や停電時など、即座に機械の運転を停止させる必要がある場合。

これらの状況において、緊急停止スイッチは迅速な対応を可能にし、人命の損失や重大な負傷、設備への甚大な被害を防ぐことに大きく貢献します。 また、作業者が「いざという時には止められる」という安心感を持って作業に臨めるという心理的な安全性も、間接的ながら事故防止に寄与しています。

2. 緊急停止スイッチの誤作動が起きる主な原因を徹底解説

緊急停止スイッチは、機械や設備の安全を確保するための最終防衛線ですが、その誤作動は予期せぬ生産停止や、最悪の場合、重大な事故につながる可能性があります。ここでは、緊急停止スイッチが意図せず作動したり、あるいは必要な時に作動しなかったりする主な原因について、多角的に掘り下げて解説します。

2.1 物理的な故障や経年劣化による緊急停止スイッチの不具合

緊急停止スイッチは、常に物理的な操作に晒される部品であり、その構造上、時間の経過とともに様々な劣化や故障が発生する可能性があります。これらの物理的な問題は、スイッチの信頼性を低下させ、誤作動や不作動の直接的な原因となります。

主な物理的な故障や経年劣化の要因は以下の通りです。

これらの物理的な問題は、定期的な点検と適切なメンテナンスによって早期に発見し、対処することが極めて重要です。特に、稼働時間の長い設備や過酷な環境下で使用されるスイッチは、より頻繁なチェックが求められます。

2.2 配線ミスや電気的ノイズが引き起こす誤作動

緊急停止スイッチは電気信号によって機能するため、配線や電気的な環境は、その動作に大きく影響します。特に、複雑な制御システムに組み込まれる場合、わずかな配線ミスや予期せぬ電気的ノイズが、重大な誤作動の原因となることがあります。

2.2.1 誤配線と接触不良

設置時の配線ミスは、緊急停止回路の誤作動や不作動の最も直接的な原因の一つです。例えば、本来常閉接点（B接点）を使用すべき箇所に常開接点（A接点）を接続してしまうと、スイッチが押されていない状態でも緊急停止信号が入力されてしまい、誤作動を引き起こします。また、端子台のネジの締め付け不足や、ケーブルの被覆剥きすぎによる短絡、あるいは接触不良も、不安定な動作や断続的な誤作動の原因となります。これらの問題は、設置後の通電試験や導通チェックで確認することが可能ですが、見落とされがちです。

2.2.2 電気的ノイズの影響

工場や産業現場には、モーター、インバータ、溶接機、高周波誘導加熱装置など、様々な電気的ノイズ源が存在します。これらの機器から発生する電磁ノイズが、緊急停止スイッチの信号線に誘導されると、誤った信号としてPLCや制御システムに認識され、意図しない緊急停止（誤作動）を引き起こすことがあります。特に、ノイズ対策が不十分な環境や、信号線がノイズ源の近くを並行して配線されている場合に顕著です。

電気的ノイズによる誤作動を防ぐためには、以下の対策が有効です。

• シールドケーブルの使用と適切な接地（アース）: ノイズの侵入を防ぐために、信号線にシールドケーブルを使用し、シールドを適切に接地する。

• 配線の分離: ノイズを発生する動力線と、緊急停止スイッチの信号線のような弱電線を、物理的に離して配線する。

• ノイズフィルタの設置: 必要に応じて、制御盤内にノイズフィルタを設置し、電源ラインや信号ラインからのノイズを除去する。

• サージ保護: 雷サージや開閉サージなど、瞬間的な高電圧から回路を保護するためのサージアブソーバを設置する。

これらの電気的な要因は、目に見えない形で緊急停止スイッチの信頼性を損なうため、設計段階からの適切な配慮と、専門知識に基づいた施工が不可欠です。

2.3 設置環境が緊急停止スイッチに与える影響

緊急停止スイッチが設置される環境は、その性能と寿命に大きな影響を与えます。過酷な環境下では、スイッチの内部機構や電気部品が劣化しやすくなり、結果として誤作動や不作動のリスクが高まります。

主な環境要因とその影響は以下の通りです。

これらの環境要因から緊急停止スイッチを保護するためには、IP（Ingress Protection）等級やNEMA（National Electrical Manufacturers Association）等級など、設置環境に適した保護構造を持つスイッチを選定することが重要です。また、必要に応じて、保護カバーの設置や、スイッチを制御盤内に収納するなどの対策も検討すべきです。

2.4 ヒューマンエラーと誤操作が招く緊急停止スイッチのトラブル

緊急停止スイッチのトラブルは、機械的な故障や電気的な問題だけでなく、人間の操作ミスや認識不足によっても引き起こされることがあります。ヒューマンエラーは、予測が難しく、その影響も多岐にわたるため、適切な運用ルールと教育が不可欠です。

2.4.1 意図しない誤操作

• 不注意による誤押し: 作業員が誤って緊急停止ボタンに触れてしまい、意図しない機械停止を引き起こすケースです。特に、ボタンが突出しているタイプや、設置場所が作業動線に近い場合に発生しやすいです。

• リセット忘れ・不適切なリセット: 緊急停止ボタンが押された後、安全が確認されたにもかかわらず、リセット操作が忘れられたり、不適切な方法でリセットされたりすることで、機械が再起動しない状態が続くことがあります。

• いたずら・悪意ある操作: ごく稀に、作業員が意図的に緊急停止ボタンを操作し、生産ラインを停止させるようなケースも考えられます。

2.4.2 知識不足と認識の誤り

• 緊急停止機能の誤解: 緊急停止スイッチが「通常停止ボタン」や「リセットボタン」と混同され、本来の緊急時以外に安易に操作されることがあります。緊急停止は、危険を伴う状況でのみ使用されるべき最終手段であることを、作業員全員が正しく理解する必要があります。

• 操作手順の不理解: 緊急停止後の安全確認手順や、リセット手順が作業員に周知されていない場合、誤った手順での復旧作業が、さらなるトラブルや危険を招く可能性があります。

• 点検・メンテナンス時の誤操作: 点検やメンテナンス作業中に、誤って緊急停止ボタンを押してしまったり、あるいは回路を短絡させてしまったりすることで、予期せぬ停止や、安全機能のバイパスが発生することがあります。

これらのヒューマンエラーによるトラブルを防ぐためには、以下の対策が有効です。

• 明確な運用ルールの確立: 緊急停止スイッチの操作権限、操作手順、緊急停止後の復旧手順などを明確に定め、文書化する。

• 従業員への徹底した安全教育: 緊急停止スイッチの役割、重要性、正しい操作方法、誤操作のリスクについて、全ての作業員に定期的な教育を実施する。

• 設置場所の最適化: 誤って触れにくい場所に設置したり、保護カバーを設けたりするなど、誤操作を物理的に防ぐ工夫をする。

• 視覚的な表示: 緊急停止スイッチの周りに、その機能や操作に関する注意喚起の表示を掲示する。

ヒューマンエラーは完全に排除することは難しいですが、適切な教育と環境整備によって、その発生頻度と影響を最小限に抑えることが可能です。

2.5 システム設計上の不備と緊急停止スイッチの連携問題

緊急停止スイッチは、単体で機能するだけでなく、PLC（プログラマブルロジックコントローラ）やシーケンス制御システムといった上位の制御システムと連携して、機械全体の安全を確保します。このシステム設計に不備があると、スイッチ自体に問題がなくても、緊急停止機能が適切に作動しない、あるいは誤作動を引き起こすことがあります。

2.5.1 安全回路設計の不備

• シングルポイント故障の存在: 緊急停止回路が、たった一つの部品や配線の故障で機能しなくなるような設計になっている場合、その部品が故障すると緊急停止機能が失われます。これは、フェールセーフ原則（故障しても安全側になる設計）に反します。

• 冗長性の不足: 重要な安全機能に対して、二重化や三重化といった冗長性を持たせていない場合、一つの故障がシステム全体の停止につながりやすくなります。緊急停止回路は、通常、複数の接点や安全リレーを組み合わせて冗長性を持たせることが推奨されます。

• 安全カテゴリー・性能レベルの不適合: 機械指令やJIS B 9705-1（ISO 13849-1）などの安全規格では、機械のリスクレベルに応じて必要な安全機能の「安全カテゴリー」や「性能レベル（PL）」が定められています。これらの要求事項を満たさない設計では、緊急停止機能が十分な信頼性を持たず、誤作動や不作動のリスクが高まります。

2.5.2 PLC・シーケンス制御との連携問題

• プログラムのバグ: PLCの制御プログラムに論理的な誤りやバグが存在する場合、緊急停止信号が正しく処理されず、機械が停止しなかったり、意図しない動作をしたりすることがあります。例えば、緊急停止信号が入力されても、一部の出力がOFFにならない、あるいは特定の条件が揃わないと停止しないといったケースです。

• 応答時間の設定ミス: 緊急停止信号が入力されてから、実際に機械が安全な状態になるまでの「応答時間」が適切に設定されていない場合、危険な状態が続く可能性があります。特に、慣性の大きい機械では、停止までに時間を要するため、この応答時間の考慮が重要です。

• 安全回路のバイパス: メンテナンスやデバッグのために、一時的に緊急停止回路をバイパスする機能が設けられている場合、その解除忘れや、不適切な運用によって、安全機能が無効化されたまま機械が稼働してしまうことがあります。

システム設計上の不備は、設計段階でのリスクアセスメントの徹底と、安全規格への適合性評価を通じて未然に防ぐことが重要です。また、PLCプログラムの検証や、システム全体の機能安全評価を専門家が行うことで、潜在的な問題を洗い出すことができます。

3. 緊急停止スイッチの誤作動をゼロにするための実践的対策

緊急停止スイッチは、万が一の事態において人命や設備を守るための最終防衛ラインです。その誤作動は、重大な事故を引き起こすだけでなく、生産ラインの停止による経済的損失にもつながります。ここでは、緊急停止スイッチの信頼性を最大限に高め、誤作動のリスクを限りなくゼロに近づけるための実践的な対策を詳細に解説します。

3.1 適切な緊急停止スイッチの選定とJIS/ISO規格の遵守

緊急停止スイッチの信頼性は、その選定段階から始まります。使用環境や用途に最適なスイッチを選び、関連する安全規格を厳守することが不可欠です。

3.1.1 緊急停止スイッチ選定のポイント

緊急停止スイッチは、その種類や機能が多岐にわたります。設置場所の環境、操作頻度、必要な保護等級などを考慮し、適切なものを選定しましょう。

• 保護等級（IPコード）: 粉塵や水の侵入に対する保護性能を示します。屋外や水を使用する環境では、高いIP等級（例：IP65、IP67）のスイッチを選びましょう。

• 操作方式: プッシュロック、ターンリセット、キーリセットなどがあります。誤操作を防ぎ、かつ緊急時に確実に操作できる方式を選びます。

• 接点構成: 安全回路には、断線時に安全側に動作するNC（Normal Close：常閉）接点（b接点）を使用することが絶対条件です。また、強制開離機能を持つものが推奨されます。

• 耐久性: 操作頻度が高い場所では、機械的・電気的耐久性に優れたスイッチを選定します。

• 視認性: 緊急時にすぐに認識できるよう、JISで定められた赤色に黄色背景の表示があるものを選びましょう。

3.1.2 JIS/ISO規格の遵守による安全性確保

緊急停止スイッチは、国際的な安全規格に基づいて設計・製造されています。これらの規格を遵守することで、製品の信頼性とシステムの安全性が保証されます。

• JIS B 9705-1（機械類の安全性 - 電気機械安全装置 - 第1部：一般要求事項）: 日本における電気機械安全装置に関する基本的な要求事項を定めています。

• ISO 13850（機械類の安全性 - 緊急停止機能 - 設計原則）: 緊急停止機能の設計原則に関する国際規格です。緊急停止スイッチの強制開離機能や、リセット後の自動再起動禁止などの重要な要件が定められています。

• EN 60947-5-1（低圧開閉装置及び制御装置 - 第5-1部：制御回路機器及び開閉素子 - 電気機械式制御回路機器）: 緊急停止スイッチの電気的特性や試験方法に関する欧州規格で、JISやISO規格の基盤ともなっています。

これらの規格に準拠した緊急停止スイッチを選定し、その機能要件を満たすようにシステムを構築することが、誤作動防止の第一歩となります。

3.2 確実な設置と正しい配線による緊急停止スイッチの安定稼働

緊急停止スイッチの性能を最大限に引き出し、誤作動を防ぐためには、適切な設置場所の選定と、正確かつ丁寧な配線作業が不可欠です。

3.2.1 適切な設置場所の選定

緊急停止スイッチは、緊急時に誰でも迅速に操作できる場所に設置する必要があります。

• アクセス性: 作業者が容易に手が届き、かつ障害物がない場所に設置します。

• 視認性: 遠くからでも識別できるよう、明るく目立つ場所に設置し、必要に応じて標識を設けます。

• 誤操作防止: 意図しない接触や、他の機器の操作と混同されるリスクが低い場所を選びます。

• 環境要因: 高温、多湿、振動、粉塵、腐食性ガスなどの影響を受けにくい場所に設置するか、それらに対応した保護等級のスイッチを選びます。

3.2.2 正しい配線による電気的安定性の確保

配線は、緊急停止スイッチが正しく機能するための電気的な基盤です。誤配線や不適切な配線は、誤作動の主要な原因となります。

• NC接点（b接点）の使用: 最も重要な原則です。緊急停止スイッチの配線は、必ずNC接点（常閉接点）を使用し、断線や接触不良が発生した場合に回路が開放され、機械が停止する「フェールセーフ」の状態になるようにします。

• 独立した配線ルート: 緊急停止回路の配線は、他の制御回路や動力回路から物理的に分離し、ノイズの影響を受けにくいルートを選びます。

• ノイズ対策:

• シールド線やツイストペア線: 電磁ノイズの影響を受けやすい環境では、ノイズ対策が施されたケーブルを使用します。

• 接地（アース）: 適切な接地を行うことで、静電気や誘導ノイズの影響を軽減します。

• サージ対策: 雷や開閉サージから回路を保護するため、サージアブソーバなどの保護素子を設置することも検討します。

• 配線材の選定: 環境温度、電流容量、耐油性、耐屈曲性などを考慮し、適切な規格のケーブルを選定します。

• 確実な接続: 端子台への接続は、緩みがないように規定のトルクで締め付け、接触不良を防ぎます。圧着端子を使用する場合は、適切な工具で確実に圧着します。

• 配線の固定と保護: ケーブルは適切に固定し、物理的な損傷や振動による断線を防ぎます。ケーブル保護管やダクトを使用することも有効です。

これらの対策を徹底することで、緊急停止スイッチは電気的な安定性を保ち、誤作動のリスクを大幅に低減できます。

3.3 緊急停止スイッチの定期的な点検とメンテナンスの徹底

緊急停止スイッチは、常に確実に動作することが求められる安全部品です。そのためには、日常的な点検と計画的なメンテナンスが不可欠です。

3.3.1 定期点検の重要性

緊急停止スイッチは、経年劣化や使用環境の変化により、性能が低下する可能性があります。定期的な点検により、異常を早期に発見し、誤作動や不動作を未然に防ぐことができます。

3.3.2 計画的なメンテナンスの実施

点検で異常が発見された場合や、予防保全の観点から、計画的にメンテナンスを実施します。

• 清掃: スイッチ表面や隙間に溜まった粉塵、油汚れなどを定期的に清掃します。

• 部品交換: 経年劣化する部品（例：パッキン、スプリングなど）は、メーカー推奨の交換サイクルに従って予防的に交換します。

• 潤滑: 可動部に適切な潤滑剤を塗布し、スムーズな動作を維持します。

• 記録: 点検・メンテナンスの実施日時、内容、担当者、発見された異常、対処内容などを詳細に記録します。これらの記録は、トラブル発生時の原因究明や、次回のメンテナンス計画立案に役立ちます。

点検・メンテナンスは、専門知識を持つ担当者が行うか、外部の専門業者に委託することを推奨します。これにより、確実な作業と安全性の維持が期待できます。

3.4 運用ルールの確立と従業員への安全教育

緊急停止スイッチは、機器に設置されているだけではその機能を発揮できません。従業員全員がその重要性を理解し、正しい運用ルールに基づいて行動することが、誤作動防止と安全確保の鍵となります。

3.4.1 明確な運用ルールの確立

緊急停止スイッチに関する運用ルールを明確にし、文書化することで、誰もが迷わず、正しく対応できるようになります。

• 操作手順: 緊急停止スイッチの操作方法、操作すべき状況（例：異常音、異常振動、火災、人身事故の危険など）を具体的に定めます。

• 誤作動時の対応: 誤って緊急停止スイッチを操作してしまった場合の復旧手順や、報告義務を定めます。

• リセット手順: 緊急停止後のリセットは、安全が確認されてから行う旨を徹底し、安易なリセットを禁止します。場合によっては、管理者の承認を必要とするルールも有効です。

• 点検・メンテナンスの責任者と手順: 定期点検やメンテナンスの担当者、実施手順、記録方法を明確にします。

• ヒヤリハット報告: 緊急停止スイッチに関するヒヤリハット事例を積極的に報告させ、原因を分析し、再発防止策を講じる仕組みを構築します。

3.4.2 従業員への徹底した安全教育

運用ルールがどれほど優れていても、従業員に周知されていなければ意味がありません。定期的な安全教育を通じて、緊急停止スイッチの重要性と正しい取り扱い方を徹底します。

• 緊急停止スイッチの役割と重要性: なぜ緊急停止スイッチが必要なのか、その機能が人命や設備をどのように守るのかを具体的に説明します。

• 正しい操作方法と誤操作の危険性: 実際に機器の前で操作デモンストレーションを行い、正しい操作手順と、誤って操作した場合の危険性や影響を教えます。

• 緊急時の対応訓練: 実際に緊急停止スイッチを操作する訓練を定期的に実施し、緊急時に冷静かつ迅速に対応できる能力を養います。

• 点検方法の共有: 日常点検で確認すべき項目を共有し、異常を発見した際の報告ルートを明確にします。

• 安全意識の向上: 緊急停止スイッチは「最終手段」であり、普段からの安全意識や危険予知活動が重要であることを強調します。

これらの運用ルールと安全教育は、新入社員だけでなく、既存の従業員に対しても定期的に実施し、安全意識の維持・向上に努めることが重要です。

3.5 フェールセーフ設計と冗長化による緊急停止スイッチの安全性向上

緊急停止スイッチの誤作動や不動作は、単一の故障によって引き起こされることがあります。フェールセーフ設計と冗長化は、このような単一故障がシステム全体の安全性を損なわないようにするための重要な設計思想です。

3.5.1 フェールセーフ設計の原則

フェールセーフ設計とは、機器やシステムに故障が発生した場合でも、常に安全な状態（停止状態や危険回避状態）になるように設計することを指します。緊急停止スイッチにおいては、以下の原則が適用されます。

• NC接点（b接点）の使用: 配線が断線したり、接点に接触不良が発生したりした場合でも、回路が開放されて機械が停止するように設計します。これは緊急停止スイッチの基本中の基本です。

• 安全リレー・安全コントローラとの組み合わせ: 緊急停止スイッチからの信号を処理する安全リレーや安全コントローラは、内部に自己診断機能や冗長化された回路を持ち、故障時に安全側に動作するよう設計されています。

• 自動再起動の禁止: 緊急停止が作動した後、スイッチがリセットされただけでは機械が自動的に再起動しないように設計します。必ず手動で再起動操作が必要となるようにします。

3.5.2 冗長化による信頼性の向上

冗長化とは、システムの重要な部分を複数用意し、一つが故障しても他の部分が機能を引き継ぎ、システム全体の停止や危険を回避する設計手法です。緊急停止スイッチにおいては、以下のような形で適用されます。

• 接点の二重化: 一つの緊急停止スイッチ内に、独立した二つのNC接点を設けることで、片方の接点が故障してももう一方が機能し、安全を確保します。

• 複数の緊急停止スイッチの設置: 一つの機械やラインに対して、複数の緊急停止スイッチを設置し、いずれか一つが操作されれば全体が停止するように設計します。これにより、操作者がどのスイッチを押しても確実に停止させることができます。

• 異なる原理の組み合わせ（多様性）: 物理的な緊急停止スイッチと、光電センサーやレーザースキャナーなどの非接触安全装置を組み合わせることで、異なる故障モードに対応し、全体の安全性を高めることができます。

これらのフェールセーフ設計と冗長化の概念は、ISO 13849-1（機械類の安全性 - 制御システムの安全関連部 - 第1部：設計のための一般原則）やIEC 62061（機械類の安全性 - 安全関連電気、電子及びプログラマブル電子制御システムの機能安全）といった国際規格で示される「安全カテゴリ」や「パフォーマンスレベル（PL）」「安全度水準（SIL）」といった指標に基づいて、リスクアセスメントの結果に応じて適切な安全レベルを達成するために適用されます。これにより、緊急停止スイッチの誤作動によるリスクを極限まで低減し、高いレベルの安全性を確保することが可能になります。

4. 緊急停止スイッチを安全に運用するための実践術

緊急停止スイッチは、機械設備の安全性を確保する上で不可欠な要素ですが、その効果を最大限に引き出し、事故を未然に防ぐためには、単に設置するだけでなく、導入前から運用、トラブル発生時、そして法規制遵守に至るまで、総合的な安全管理体制を構築することが不可欠です。ここでは、緊急停止スイッチをより安全に運用するための実践的なアプローチを詳しく解説します。

4.1 緊急停止スイッチ導入前のリスクアセスメントと評価

緊急停止スイッチの導入に際して最も重要なのが、徹底したリスクアセスメントの実施です。これは、潜在的な危険源を特定し、そのリスクを評価し、適切な安全対策を講じるための体系的なプロセスです。労働安全衛生法に基づき、事業者は機械設備の危険性または有害性についてリスクアセスメントを実施する義務があります。

4.1.1 リスクアセスメントのプロセスと緊急停止スイッチの関連性

リスクアセスメントは以下のステップで構成され、それぞれが緊急停止スイッチの選定や設置に深く関わります。

• 危険源の特定： 機械設備が持つ潜在的な危険源（例：挟まれ、巻き込まれ、切断、高温、高圧など）を洗い出します。これにより、どのような状況で緊急停止が必要になるかを明確にします。

• リスクの見積もり： 特定された危険源によって引き起こされる事故の発生頻度や、その事故による負傷の重篤度を評価します。この評価は、緊急停止スイッチの性能レベル（PL）や安全度水準（SIL）の決定に影響します。

• リスクの評価： 見積もられたリスクが許容可能かどうかを判断します。許容できないリスクに対しては、リスク低減措置を講じる必要があります。

• リスク低減措置の検討： リスクを許容可能なレベルまで低減するための対策を検討します。この段階で、緊急停止スイッチの設置が有効なリスク低減策の一つとして位置づけられます。適切な設置場所、操作性、視認性、そして必要な緊急停止スイッチの数と種類（押しボタン式、ワイヤー式、フットスイッチ式など）が具体的に検討されます。

リスクアセスメントの結果は文書化し、関係者間で共有することが求められます。これにより、緊急停止スイッチが機械のライフサイクル全体にわたって安全機能を維持するための基礎となります。

4.2 PLC・シーケンス制御と緊急停止スイッチの安全な連携

現代の機械設備は、PLC（プログラマブルロジックコントローラ）やシーケンス制御によって高度に自動化されています。緊急停止スイッチは、これらの制御システムと密接に連携し、異常発生時に確実に機械を停止させる必要があります。単に電気的に接続するだけでなく、システム全体として安全性を確保するための設計が不可欠です。

4.2.1 安全リレーとセーフティコントローラの活用

一般的なリレーやPLCの入出力モジュールを直接緊急停止回路に用いると、単一故障（例：リレーの溶着）によって安全機能が失われるリスクがあります。これを防ぐために、安全リレーやセーフティコントローラといった専用の安全機器を使用することが強く推奨されます。

• 安全リレー： 内部に複数のリレー回路を持ち、自己診断機能や強制ガイド接点構造により、故障時にも安全側（機械停止側）に動作するよう設計されています。

• セーフティコントローラ： 複数の安全入力（緊急停止スイッチ、ライトカーテンなど）を統合管理し、複雑な安全ロジックをプログラミングできる専用のPLCです。これにより、柔軟かつ高度な安全制御を実現します。

これらの安全機器を使用することで、緊急停止スイッチからの信号が確実に制御システムに伝達され、意図しない再起動や危険な動作を防ぐことができます。また、緊急停止後のリセットは、危険が排除されたことを確認した上で、意図的に操作することで初めて機械が再起動できるように設計する必要があります。

4.3 緊急停止スイッチのトラブルシューティングと復旧手順

緊急停止スイッチは、常に正常に機能することが求められますが、誤作動や故障が発生することもあります。そのような事態に備え、迅速かつ安全にトラブルを解決し、機械を復旧させるための明確な手順を確立しておくことが重要です。

4.3.1 一般的なトラブルと原因究明のポイント

緊急停止スイッチに関連する主なトラブルとその原因究明のポイントを以下に示します。

4.3.2 安全な復旧手順の確立

トラブル発生時には、以下の手順で復旧作業を進めることが推奨されます。

1. 状況確認と安全確保： 発生したトラブルの内容を正確に把握し、二次災害を防ぐために周囲の安全を確保します。必要であれば、機械全体の電源を遮断します。

2. 原因特定： 上記のポイントを参考に、トラブルの原因を究明します。テスターや回路図を活用し、故障箇所を特定します。

3. 修理・交換： 特定された故障部品の修理または交換を行います。この際、必ず正規の部品を使用し、専門知識を持つ者が作業を行います。

4. 機能確認： 修理・交換後、緊急停止スイッチが正常に機能するか、複数回にわたって動作確認を行います。特に、緊急停止後のリセットが意図した通りに動作し、機械が安全に再起動することを確認します。

5. 作業記録： トラブルの内容、原因、対処、復旧日時などを詳細に記録します。これは再発防止や定期点検の計画に役立ちます。

これらの手順は、事前にマニュアル化し、関係者全員が理解し、訓練を受けていることが重要です。

4.4 関連法規制と安全衛生管理における緊急停止スイッチの義務

緊急停止スイッチの設置と運用は、単なる企業の自主的な取り組みにとどまらず、労働安全衛生法をはじめとする様々な法規制によって義務付けられています。これらの法規制を遵守することは、労働者の安全を確保し、企業の社会的責任を果たす上で不可欠です。

4.4.1 主要な法規制と指針

• 労働安全衛生法： 事業者に対し、労働者の危険を防止するための措置を講じることを義務付けています。特に、機械設備の安全確保に関する規定が多く、緊急停止装置の設置もその一環として求められます。

• 労働安全衛生規則： 具体的な機械設備の構造、設置、使用に関する細則を定めており、緊急停止装置の設置場所、構造、操作性などに関する具体的な要件が含まれる場合があります。

• 機械の包括的な安全基準に関する指針（厚生労働省）： 機械の設計、製造、使用における安全確保のための基本的な考え方や具体的な指針を示しています。リスクアセスメントの実施や、安全機能の設計原則（フェールセーフ、冗長化など）について詳述されており、緊急停止スイッチの設計・運用においても重要な参考となります。

• JIS規格・ISO規格：

• JIS B 9700シリーズ（機械類の安全性－設計のための一般原則）： 機械の安全設計における基本的な概念やリスクアセスメントの方法について定めています。

• JIS B 9703（機械の安全性－緊急停止機能－設計原則）： 緊急停止機能の設計原則、設置要件、操作性などについて具体的に規定しています。これは緊急停止スイッチの選定と設置において最も重要な規格の一つです。

• ISO 13849-1（機械の安全性－制御システムの安全関連部－第1部：設計のための一般原則）： 安全機能の要求性能レベル（PL）を評価するための国際規格であり、緊急停止スイッチを含む安全回路の信頼性設計に適用されます。

これらの法規制や規格は、緊急停止スイッチが単なるON/OFFスイッチではなく、特定の安全性能要件を満たすべき重要な安全部品であることを示しています。事業者は、これらの要件を理解し、適切に緊急停止スイッチを導入・運用する義務があります。

4.4.2 安全衛生管理体制における緊急停止スイッチの位置づけ

企業の安全衛生管理体制において、緊急停止スイッチは以下の点で重要な役割を担います。

• 安全管理規程への明記： 緊急停止スイッチの設置基準、点検頻度、操作方法、トラブル時の対応手順などを安全管理規程に明確に盛り込む必要があります。

• 安全教育と訓練： 作業者に対し、緊急停止スイッチの設置場所、操作方法、その重要性について定期的に安全教育を実施し、緊急時の操作訓練を行うことが義務付けられています。

• 定期的な点検と記録： 緊急停止スイッチの機能が維持されているか、定期的に点検し、その結果を記録・保存することが求められます。

これらの取り組みを通じて、緊急停止スイッチが実効性のある安全対策として機能し続けることを保証します。

4.5 緊急停止スイッチの設置事例と応用分野

緊急停止スイッチは、その重要性から様々な産業分野や機械設備に広く適用されています。ここでは、具体的な設置事例と応用分野を紹介し、その多様な活用方法を解説します。

4.5.1 製造業における緊急停止スイッチ

製造業は緊急停止スイッチが最も普及している分野の一つです。

• 工作機械（旋盤、フライス盤、プレス機など）： 作業者が機械に挟まれたり、切断されたりするリスクがあるため、操作盤や機械の各所に押しボタン式の緊急停止スイッチが設置されます。

• 産業用ロボット： ロボットの動作範囲内への侵入や予期せぬ動作に対応するため、ロボットセルの周囲や教示ペンダントに緊急停止スイッチが設けられています。ロボットの動作を即座に停止させることで、作業員の安全を確保します。

• コンベヤライン： 長大なコンベヤラインでは、どこからでも停止できるようにワイヤー式の緊急停止スイッチが設置されることが一般的です。ワイヤーを引くことでライン全体を停止させることができます。

• 組立ライン： 作業者が複数名で作業する組立ラインでは、各作業ステーションに緊急停止スイッチを配置し、誰でもすぐに機械を停止できるようにしています。

4.5.2 建設業・物流業における緊急停止スイッチ

大型機械や移動機械が多いこれらの分野でも、緊急停止スイッチは不可欠です。

• クレーン・昇降機： 運転室や地上操作盤、作業台に緊急停止ボタンが設置され、吊り荷の落下や挟まれ事故を防止します。

• フォークリフト： 運転席に緊急停止ボタンが設置され、予期せぬ事故や荷崩れ発生時に車両の動作を即座に停止させます。

4.5.3 その他、多様な応用分野

緊急停止スイッチの応用範囲は、産業機械にとどまりません。

• 医療・介護現場： 電動ベッドやリフト、医療機器など、患者や介護者の安全に関わる機器に緊急停止機能が組み込まれています。

• アミューズメント施設： 遊園地の乗り物やアトラクションには、異常発生時に乗客の安全を確保するため、緊急停止スイッチが設置されています。

• 公共施設・ビル設備： エスカレーターや自動ドア、駐車場ゲートなど、不特定多数の人が利用する設備にも、緊急時の安全確保のために緊急停止スイッチが備えられています。

• 特殊環境： 防爆エリアや屋外など、特殊な環境下で使用される緊急停止スイッチは、それぞれの環境要件（防爆性能、防水・防塵性能など）を満たすよう設計されています。

これらの事例は、緊急停止スイッチが人命と財産を守るための普遍的な安全装置であることを示しています。各分野の特性とリスクに応じた適切な選定と設置が、その効果を最大限に引き出す鍵となります。

5. まとめ

緊急停止スイッチは、産業現場における人命と設備の安全を守る最後の砦です。その誤作動は重大な事故に直結するため、徹底した対策が不可欠です。本記事で解説したように、誤作動の原因は多岐にわたりますが、適切な緊急停止スイッチの選定とJIS/ISO規格の遵守、確実な設置、定期的な点検、そして従業員への安全教育を徹底することで、リスクを大幅に低減できます。フェールセーフ設計や冗長化の導入も、安全性向上に寄与します。緊急停止スイッチの安全な運用は、機器の設置だけでなく、リスクアセスメントから法規制遵守までを含む総合的な安全管理体制の構築によって初めて実現します。これらの知見を活用し、働く人々の安全を確保する責任を果たすことが求められます。
