【設計者必見】失敗しないバスバーとコンタクタの選定術|コストと安全性を両立
大電流回路の設計において、バスバーとコンタクタの選定はコストと安全性を左右する重要課題です。その成功の鍵は、両者を個別の部品としてではなく、システム全体で最適化することにあります。この記事を読めば、電流容量や温度上昇に基づく具体的な選定ステップから、接続時のトルク管理といった注意点までが明確にわかります。オーバースペックを避け、信頼性の高い回路を設計するための実践的ノウハウを詳しく解説します。
バスバーとコンタクタの役割と基礎知識
EV(電気自動車)や再生可能エネルギー設備、産業用機械の心臓部では、日々膨大な電力が扱われています。こうした大電流を安全かつ効率的に制御するために不可欠な部品が「バスバー」と「コンタクタ」です。これらは単なる導体やスイッチではなく、システムの性能、信頼性、そして安全性を根幹から支えるキーコンポーネントです。設計者として最適な部品を選定するためには、まずそれぞれの役割と基礎知識を正確に理解することが第一歩となります。この章では、バスバーとコンタクタの基本的な機能と種類、そして両者の関係性について詳しく解説します。
バスバーの機能と主な種類
バスバー(Busbar)とは、配電盤や制御盤、パワーエレクトロニクス機器内部で、電源から各分岐回路へ電気を分配・集電するための導体部品です。一般的に「導体棒」や「ブスバー」とも呼ばれます。多数の電線を接続する代わりにバスバーを用いることで、配線の簡素化、省スペース化、そして放熱性の向上といった多くのメリットが得られます。特に大電流を扱う回路において、その効果は絶大です。
材質(銅・アルミ)とメッキ処理の重要性
バスバーの性能を決定づける最も重要な要素が「材質」です。主に銅(Copper)とアルミニウム(Aluminum)が使用され、それぞれに異なる特性があります。
また、バスバーの接続信頼性を長期にわたって維持するためには「メッキ処理」が欠かせません。銅やアルミニウムの表面は空気中で酸化しやすく、酸化被膜が生成されると接触抵抗が増大し、発熱や電力損失の原因となるからです。メッキはこれを防ぎ、安定した電気的接続を保証します。
錫(スズ)メッキ:最も一般的でコストパフォーマンスに優れます。防食性が高く、はんだ付け性も良好です。
ニッケルメッキ:硬度が高く耐摩耗性に優れます。高温環境下での使用に適しています。
銀メッキ:電気抵抗が最も低く、最高の導電性が求められる箇所で使用されますが、高価です。
配電盤で活躍する積層バスバーのメリット
近年、特にインバータやコンバータなどのパワーエレクトロニクス分野で採用が拡大しているのが「積層バスバー(Laminated Busbar)」です。これは、複数の導体プレートを絶縁シートで挟み込み、一体化した構造のバスバーです。
積層バスバーには、従来の電線や単体バスバーによる配線に比べて、以下のような大きなメリットがあります。
低インダクタンス化:正極と負極の導体を近接して平行に配置することで、電流によって発生する磁界が互いに打ち消し合い、回路のインダクタンスを大幅に低減できます。これにより、高速スイッチング時に発生する電圧サージ(スパイク電圧)を抑制し、半導体素子を保護します。
省スペースと組立工数の削減:複雑な三次元配線をコンパクトな一つの部品に集約できるため、装置全体の小型化に貢献します。また、配線作業が簡素化され、誤配線のリスク低減と組立工数の削減を実現します。
優れた熱特性と高い信頼性:表面積が広く平坦な構造のため放熱性に優れています。また、設計通りに製造されるため電気的特性が安定し、品質のばらつきが少ない高い信頼性を誇ります。
コンタクタ(電磁接触器)の機能と基本構造
コンタクタ(Contactor)は、日本語では「電磁接触器」とも呼ばれ、電磁石の力を利用して電気回路を遠隔で開閉(ON/OFF)するためのスイッチングデバイスです。リレーと似た役割を持ちますが、主にモーターやヒーター、バッテリーといった大きな電流(主回路)を制御する目的で使用される点が異なります。コンタクタは、制御盤からの小さな信号電流で、安全に大電流回路を入り切りするための重要な役割を担っています。
主接点と補助接点の違いを理解する
コンタクタの構造を理解する上で、主接点と補助接点の違いを知ることは不可欠です。
直流(DC)用コンタクタと交流(AC)用の違い
コンタクタは、扱う電源の種類によって交流(AC)用と直流(DC)用に大別され、その構造、特にアークを消す「消弧」の仕組みが大きく異なります。
交流(AC)は、電圧・電流の向きが周期的に入れ替わり、1秒間に100回または120回(50/60Hz)電流がゼロになる点(ゼロクロス点)があります。このため、接点が開く際に発生したアークは、ゼロクロス点で自然に消滅しやすく、比較的簡単な消弧装置で対応できます。
一方、直流(DC)にはゼロクロス点がありません。そのため、一度発生したアークは持続しやすく、強制的に引き伸ばして冷却・消滅させるための高度な消弧技術が必要不可欠です。特にEVや太陽光発電システムで使われる高電圧DCコンタクタでは、このアーク遮断性能が安全性に直結します。
アーク駆動用磁石:永久磁石を接点近傍に配置し、フレミングの左手の法則を利用してアークを磁力で引き伸ばし、消弧室に追い込んで冷却・消滅させます。
ハーメチックシール(気密封止)構造:接点部をセラミックや金属のケースで密閉し、内部に水素ガスや窒素ガスなどを封入します。これらのガスはアークの冷却効果が高く、高電圧・大電流の直流でも確実にアークを遮断できます。
このように、DC回路、特に高電圧の回路では、必ず定格に適合したDC用コンタクタを選定しなければ、重大な事故につながる危険性があります。

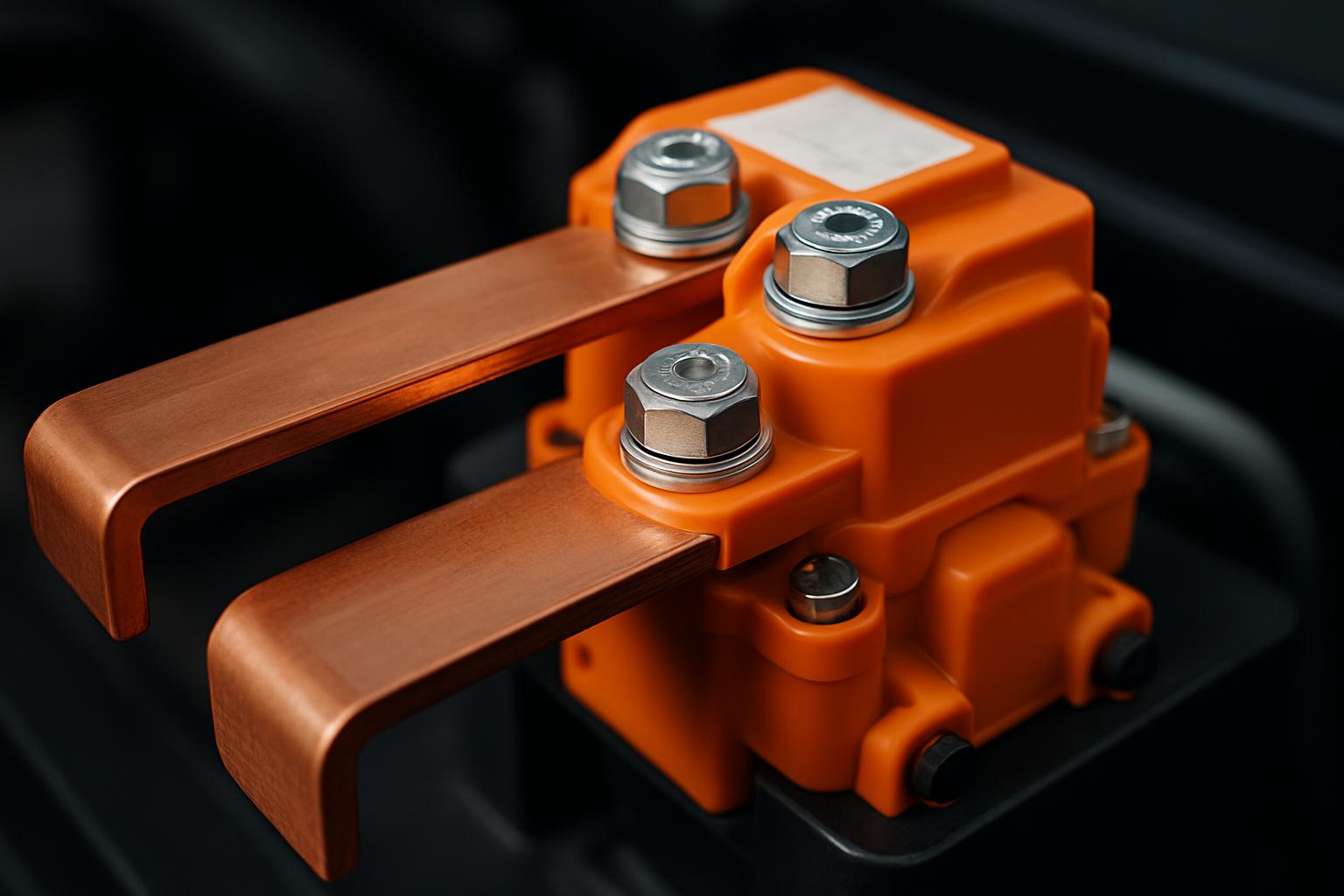

大電流回路におけるバスバーとコンタクタの接続
バッテリーシステムやインバータ、配電盤といった大電流を扱うシステムにおいて、バスバーとコンタクタは密接に連携して機能します。バスバーが各ユニットへ電力を分配するための「道」だとすれば、コンタクタはその道の途中に設けられた「関所」や「ゲート」の役割を果たします。
具体的には、バッテリーパックの正極・負極に接続されたメインコンタクタがシステム全体の電源をON/OFFし、そこから伸びるバスバーがインバータやDC-DCコンバータなどの各コンポーネントへ電力を供給します。このバスバーとコンタクタの接続点は、システム全体の信頼性を左右する非常に重要な箇所です。接続部の接触抵抗が高いと、そこで大きな電力損失と発熱が生じ、性能低下や焼損のリスクを高めます。したがって、適切なトルク管理による締結や、接触面への適切な表面処理など、接続部の設計・施工には細心の注意が求められます。
失敗しないバスバー選定の5つのステップ
バスバーの選定は、配電盤やパワーエレクトロニクス機器の性能、安全性、そしてコストを決定づける極めて重要なプロセスです。単に電流を流せれば良いというわけではなく、熱、電圧降下、機械的強度、そして安全規格など、多角的な視点からの検討が不可欠です。ここでは、設計者が陥りがちな失敗を避け、最適なバスバーを選定するための具体的な5つのステップを詳細に解説します。
ステップ1 電流容量の計算と導体サイズの決定
バスバー選定の最も基本的な出発点は、流れる電流の大きさに耐えうる導体サイズ(断面積)を決定することです。電流容量の計算を誤ると、過熱による焼損や、予期せぬシステムダウンに直結するため、慎重な計算が求められます。
考慮すべき電流には、以下の種類があります。
定常電流: 通常運転時に継続して流れる電流。
過渡電流: モーターの起動時などに瞬間的に流れる大きな電流(突入電流)。
短絡電流: 回路の短絡(ショート)時に発生する、極めて大きな事故電流。
導体の許容電流は、一般的に導体の断面積に比例しますが、周囲温度や配置方法によって大きく変化します。基本的な許容電流の目安は、JIS C 3605やJCS 0168(日本電線工業会規格)などで規定されている数値を参考にします。例えば、周囲温度30℃における軟銅導体の許容電流などが表で示されています。
しかし、高周波電流を扱うインバータ回路などでは、電流が導体の表面に集中して流れる「表皮効果」や、複数の導体が近接することで電流分布が偏る「近接効果」も考慮に入れる必要があります。これらの影響により、実効的な抵抗値が増加し、同じ断面積でも許容電流が低下するため、単純な直流計算だけでは不十分な場合があります。
ステップ2 温度上昇を考慮した熱設計
バスバーに電流が流れると、導体の持つ電気抵抗によってジュール熱が発生し、温度が上昇します。この温度上昇が許容範囲を超えると、バスバー自体の性能低下だけでなく、接続されているコンタクタや電子部品の寿命を著しく縮め、絶縁物の劣化による絶縁破壊を引き起こす可能性があります。
バスバーの温度上昇は、以下の要因によって決まります。
発熱量: 電流の2乗と電気抵抗に比例して増加します(P = I²R)。
放熱能力: バスバーの表面積、表面処理(塗装やメッキ)、周囲の空気の流れ(自然空冷か強制空冷か)に依存します。
周囲温度: 盤内の周囲温度が高いほど、バスバーの最終的な到達温度も高くなります。
設計においては、使用する絶縁物の耐熱クラスや、UL規格などの安全規格で定められた温度上昇限度を超えないように、導体サイズや冷却方法を決定しなければなりません。例えば、一般的な盤内での温度上昇は周囲温度+ΔT(例: 40K)のように規定されます。高密度実装で放熱が難しい場合は、導体サイズを大きくしたり、フィンを設けたり、強制空冷ファンを設置するなどの対策が必要です。
ステップ3 許容電圧降下の確認
バスバーは導体であるため、わずかながら電気抵抗が存在します。そのため、バスバーを電流が流れると、その始点と終点の間で電圧降下(V = I × R)が発生します。この電圧降下が大きいと、バスバーの先に接続された機器に規定の電圧を供給できなくなり、性能低下や誤作動の原因となります。
電圧降下は、以下の要素に影響されます。
電流値(I): 電流が大きいほど電圧降下も大きくなります。
バスバーの抵抗値(R):
材質: 銅やアルミなど、材質固有の抵抗率に依存します。
長さ: 長いほど抵抗値は大きくなります。
断面積: 断面積が小さいほど抵抗値は大きくなります。
特に、低電圧・大電流の回路や、精密な電圧制御が求められる半導体デバイスなどでは、わずかな電圧降下も無視できません。設計の初期段階で、システム全体で許容される電圧降下を確認し、その中でバスバーに割り当てられる値を算出し、その範囲内に収まるようにバスバーの材質や寸法を決定することが重要です。必要であれば、電圧降下を抑えるために、より導電率の高い材質を選んだり、断面積を大きくしたりする対策を講じます。
ステップ4 材質選定とコストのバランス
バスバーの材質は、性能とコストを両立させる上で非常に重要な選択です。主に「銅」と「アルミニウム」が使用され、それぞれに一長一短があります。
以下の表は、代表的な材質であるタフピッチ銅(C1100)と純アルミニウム(A1050)の特性を比較したものです。
一般的に、高い信頼性と省スペース性が求められる箇所には銅が、軽量化やコストダウンが最優先される箇所にはアルミニウムが選ばれます。ただし、アルミニウムは銅に比べて接触抵抗が大きくなりやすく、異種金属接触腐食の問題もあるため、接続部の表面処理(錫メッキなど)がより重要になります。
また、接続部の信頼性を高めるために、バスバー表面にはメッキ処理が施されます。錫(スズ)メッキはコストと性能のバランスが良く最も一般的ですが、より低い接触抵抗や耐熱性が求められる場合は銀メッキが採用されることもあります。
ステップ5 絶縁設計と安全規格への準拠
バスバーは、大電流が流れる充電部であり、作業者の安全確保と機器の保護のために適切な絶縁設計が不可欠です。感電や短絡事故を防ぐため、以下の点を確実に実施する必要があります。
絶縁被覆: 熱収縮チューブや絶縁粉体塗装(エポキシ塗装など)でバスバー全体を覆い、充電部への意図しない接触を防ぎます。
空間距離(クリアランス): 異なる電位を持つ導体間の、空間を通る最短距離です。規定値以上の距離を確保し、空気絶縁による放電を防ぎます。
沿面距離(クリーページ): 異なる電位を持つ導体間の、絶縁物の表面に沿った最短距離です。絶縁物表面の汚損や湿気によるリーク電流を防ぐため、規定値以上の距離を確保します。
これらの距離は、使用電圧や汚損度(環境条件)によって、準拠すべき安全規格で厳密に定められています。特に製品を海外へ輸出する場合は、仕向地の安全規格(例: 北米向けはUL規格、欧州向けはIEC規格)への適合が絶対条件となります。
日本国内では、JIS(日本産業規格)が基準となります。例えば、JIS C 8480(配電盤及び制御盤)などに関連する規定が含まれています。規格への準拠は、製品の安全性を公的に証明する上で必須のプロセスです。設計者は、適用される規格を必ず確認し、その要求事項を設計に反映させなければなりません。
関連規格の検索には、日本産業標準調査会のウェブサイトが利用できます。
JIS検索 - 日本産業標準調査会
最適なコンタクタを選定するための重要ポイント
コンタクタ(電磁接触器)は、バスバーで構成された大電流回路の信頼性と安全性を司る心臓部です。最適なコンタクタを選定することは、機器の安定稼働はもちろん、予期せぬトラブルを未然に防ぎ、トータルコストを最適化する上で極めて重要です。ここでは、設計者がコンタクタを選定する際に押さえるべき5つの重要ポイントを、具体的な視点から詳しく解説します。
定格電流と定格電圧の確認
コンタクタ選定の最も基本的なステップは、主回路の電気的仕様に適合する製品を選ぶことです。特に定格電流と定格電圧は、性能と安全に直結する最重要項目です。
定格電流は、コンタクタが安全に開閉・通電できる電流値を示します。主回路に流れる負荷電流を十分にカバーできる容量を持つ製品を選定する必要があります。特に、電動機(モータ)負荷の場合は、始動時に定格の数倍から十数倍の突入電流が流れるため、これを考慮した選定が不可欠です。JIS規格では、負荷の種類に応じた開閉能力が「級」で定められており、例えばAC-3級はかご形誘導電動機の始動・遮断に適しています。
定格電圧は、コンタクタが使用される主回路の電圧です。この電圧に対して十分な絶縁性能を持つ製品を選ばなければ、絶縁破壊による短絡事故や感電のリスクが高まります。使用する回路の電圧(例:AC200V、AC400V)に対応した定格電圧のコンタクタを選定してください。
開閉頻度と電気的・機械的寿命
コンタクタには「寿命」があり、これは「機械的寿命」と「電気的寿命」の2つに大別されます。設計する機器の使われ方(開閉頻度)を想定し、適切な寿命を持つ製品を選ぶことが、メンテナンスコストの削減と信頼性の向上につながります。
機械的寿命:無負荷(電流を流さない状態)で開閉操作を行った場合の、接点以外の可動部が物理的に破損するまでの耐久回数です。通常、数百万回から一千万回以上と非常に高い値が設定されています。
電気的寿命:定格の負荷電流を開閉した場合に、接点の消耗が使用限度に達するまでの開閉回数です。電気的寿命は、開閉する電流値や負荷の種類(抵抗負荷か誘導負荷か)によって大きく変動します。
例えば、頻繁にON/OFFを繰り返すヒーター制御などでは、電気的寿命が特に重要になります。メーカーが提供する「電気的寿命曲線」のグラフを参照し、実際の使用条件(開閉電流、負荷の種類)における寿命回数を確認することが、オーバースペックを避けた的確な選定の鍵となります。
コイル定格とサージ対策の必要性
コンタクタを動作させる操作回路の仕様確認も忘れてはならないポイントです。特にコイル定格とサージ対策は、制御システム全体の安定稼働に影響します。
コイル定格は、コンタクタの電磁石(コイル)を駆動させるための電圧・電流仕様です。制御回路(PLCの出力など)の電圧(例:AC100V, AC200V, DC24V)と一致するものを選定する必要があります。電圧が異なると、動作しない、あるいはコイルが焼損する原因となります。
また、コンタクタのコイルをOFFにすると、自己誘導作用により「サージ電圧」と呼ばれる高い逆起電力が発生します。このサージ電圧が、PLCやセンサーなどの精密な電子機器に悪影響を及ぼし、誤作動や故障を引き起こす可能性があります。これを防ぐために、サージ吸収機能を持つ「サージキラー(サージアブソーバ)」をコイルと並列に接続するのが一般的です。製品によっては、あらかじめサージ吸収ユニットが内蔵・オプション化されているものもあり、設計工数の削減や省スペース化に貢献します。
使用環境(温度・湿度・振動)への適合
コンタクタが設置される環境も、性能や寿命に大きく影響します。特に配電盤や制御盤の内部は、部品の発熱により高温になる傾向があるため注意が必要です。
主要メーカー製品から見るコンタクタの選び方
国内では、複数のメーカーが高品質なコンタクタを供給しており、それぞれに特徴があります。ここでは代表的なメーカーとその主力製品シリーズを紹介します。自社の設計思想や求める性能、コストに応じて最適なメーカー・製品を選定する際の参考にしてください。
最終的な選定にあたっては、各メーカーが提供している選定ツールや詳細な技術カタログを必ず参照し、仕様を細部まで確認することが、後々の手戻りを防ぎ、高品質な設計を実現する上で不可欠です。
バスバーとコンタクタの接続方法と注意点
バスバーとコンタクタは、大電流を扱う電力制御システムにおいて心臓部ともいえる重要な部品です。しかし、これらの性能を最大限に引き出すためには、個々の部品選定だけでなく、両者を「いかに正しく接続するか」が極めて重要になります。接続部の不備は、接触抵抗の増大による異常発熱、エネルギー損失、さらには火災やシステムダウンといった重大な事故に直結するため、細心の注意を払った設計・施工が求められます。
この章では、電気設備の安全性と信頼性を確保するための、バスバーとコンタクタの具体的な接続方法と、見落としがちな注意点について詳しく解説します。
ボルト締結におけるトルク管理の重要性
バスバーとコンタクタの接続で最も一般的な方法がボルト締結です。このボルト締結において、最も重要な管理項目が「締結トルク」です。適切なトルクで締め付けることで、安定した接触圧力が得られ、低く安定した接触抵抗を維持できます。
トルクが不適切な場合、次のような問題が発生します。
締め付けトルク不足:接触圧力が不十分で接触抵抗が増大し、異常発熱の原因となります。また、振動や熱膨張・収縮の繰り返しにより、ボルトが緩み、さらに状態が悪化する悪循環に陥ります。
過剰な締め付けトルク:ボルトやバスバー、コンタクタ端子に過大な応力がかかり、塑性変形や破損を引き起こす可能性があります。特に銅やアルミは鉄に比べて柔らかいため、変形しやすく、一度変形すると適切な接触面積を確保できなくなります。
締結作業には、必ず校正されたトルクレンチを使用し、メーカーが指定するトルク値を遵守してください。メーカーの指定がない場合の一般的な推奨トルク値の例を以下に示します。ただし、これはあくまで目安であり、使用するボルトの材質(強度区分)、表面処理、潤滑状態によって最適なトルク値は変動するため、必ず設計仕様に基づいて決定する必要があります。
より詳細な情報は、JIS B 1083(ねじの締付け通則)などを参考にしてください。日本産業標準調査会ウェブサイトにて規格を検索・閲覧できます。
接触抵抗を低減させるバスバーの表面処理
バスバーの接続で発生する熱(ジュール熱)は、電流の二乗と接触抵抗に比例します(P = I²R)。大電流回路では、わずかな接触抵抗の上昇が大きな発熱につながるため、接触抵抗をいかに低く抑えるかが鍵となります。そのために不可欠なのが、バスバー接触面の表面処理です。
銅やアルミニウムは空気に触れると容易に酸化膜を形成します。この酸化膜は電気を通しにくいため、接触抵抗を増大させる主な原因となります。酸化や腐食を防ぎ、長期間にわたって安定した低い接触抵抗を維持するために、メッキ処理が施されます。
代表的なメッキ処理とその特徴は以下の通りです。
また、異種金属(例:銅バスバーとアルミ端子)を接続する際は、電位差によって発生する「異種金属接触腐食」に注意が必要です。この腐食は接触抵抗を著しく増大させるため、錫メッキなどの両方の金属と親和性の高い表面処理を施すか、専用のバイメタル材(クラッド材)を使用するといった対策が必須です。
振動による緩みを防ぐ具体的な対策
発電機、変圧器、モーターの近くや、車両・船舶に搭載される盤など、振動が多い環境ではボルトの「緩み」が深刻な問題となります。一度緩みが発生すると、アーク放電や異常発熱につながり非常に危険です。
振動環境下での信頼性を確保するためには、通常の平座金とナットだけの締結では不十分であり、緩み止め機構を持つ部品の採用が不可欠です。
緩み止めナットの使用:
Uナット(フリクションリング付きナット):ナット上部に組み込まれた金属リングの摩擦力によって、緩みを防止します。着脱が比較的容易で、再利用も可能です。
ハードロックナット:凸ナット(締付用)と凹ナット(ロック用)の2つで構成され、くさび効果によって強力な緩み止め効果を発揮します。信頼性が非常に高いですが、コストは高めです。
緩み止め座金(ワッシャー)の使用:
皿ばね座金:皿状のばねの反発力を利用して、ボルトに常に軸力を与え続け、熱膨張や振動による軸力低下を補います。重ねて使用することで、ばね特性を調整することも可能です。
ノルトロックワッシャー:2枚1組で使用し、カム面の角度がねじのリード角より大きく設計されています。振動が加わると、外側のリブが相手材とボルト頭に食い込み、カム面が滑ることで逆に締結力が高まる「ウェッジロッキング機構」により、極めて高い緩み止め効果を発揮します。
一般的に広く使われてきた「ばね座金(スプリングワッシャー)」は、近年の研究では緩み止め効果が限定的であるとの見解が主流です。特に大電流が流れる重要な接続部では、より信頼性の高い皿ばね座金やノルトロックワッシャーなどの採用を強く推奨します。
発熱問題と熱シミュレーションの活用
バスバーとコンタクタの接続部は、システム内で最も発熱しやすい箇所の1つです。この発熱を設計段階で正確に予測し、対策を講じることが、製品の信頼性確保に繋がります。
従来は試作品による実測評価が一般的でしたが、時間とコストがかかるという課題がありました。そこで近年、活用が進んでいるのが「熱流体解析(熱シミュレーション)」です。
熱シミュレーションを活用することで、次のようなメリットが得られます。
設計初期段階での問題点の可視化:CADデータをもとに、実際に製品を作る前に盤内の温度分布やエアフローをシミュレーションできます。これにより、ホットスポット(局所的な高温部)を早期に特定し、設計変更で対応できます。
試作・評価コストの削減:物理的な試作品の製作回数を大幅に削減できるため、開発期間の短縮とコストダウンに直結します。
最適な冷却設計の検討:バスバーの断面積や形状、配置の最適化、冷却ファンの選定や配置、通風口の設計など、様々な冷却対策の効果を定量的に比較検討できます。
特に、小型化・高密度化が進む現代の配電盤やパワーエレクトロニクス機器において、熱シミュレーションは手戻りを防ぎ、コストと安全性を両立させるための不可欠なツールと言えるでしょう。サーモグラフィカメラによる実測とシミュレーション結果を組み合わせることで、さらに精度の高い熱設計が可能になります。
コストと安全性を両立させる設計ノウハウ
電気システムの設計において、コストと安全性は常にトレードオフの関係にあります。特に大電流を扱うバスバーとコンタクタの周辺は、コスト削減を追求するあまり安全性が疎かになったり、逆に安全性を過剰に重視してコストが肥大化したりしがちです。ここでは、経験豊富な設計者が実践している、コストと安全性を高い次元で両立させるための具体的な設計ノウハウを解説します。
バスバーの加工方法によるコストダウン術
バスバーのコストは、材料費だけでなく加工費が大きな割合を占めます。設計の初期段階で加工方法を意識することが、トータルコストの削減に直結します。安全性や品質を維持しつつ、コストを最適化するための加工方法の選定が重要です。
例えば、複雑な配線経路を複数のバスバーをボルトで締結して構成するのではなく、1枚の銅板から曲げ加工で一体成形することで、部品点数と組立工数を大幅に削減できます。これにより、接続部の接触抵抗による発熱リスクも低減でき、安全性向上にも繋がります。
以下に、代表的な加工方法とその特徴をまとめます。生産数量や製品の要求仕様に合わせて最適な方法を選択しましょう。
また、表面処理もコストに影響します。全面にすずメッキや銀メッキを施すのではなく、コンタクタや他のバスバーとの接触部分にのみ部分メッキを施す「選択メッキ」ঠি>ことで、貴金属の使用量を抑え、コストを大幅に削減することが可能です。必要な機能を必要な箇所に限定する視点が、コスト最適化の鍵となります。
オーバースペックを避けるコンタクタの選び方
コンタクタの選定では、安全マージンを考慮するあまり、過剰なスペック(オーバースペック)の製品を選んでしまうケースが散見されます。これは不要なコスト増の典型的な原因です。負荷の特性を正確に理解し、適切なマージンを見極めることが肝心です。
定格電流と実使用電流のギャップを埋める
負荷の最大電流値だけでコンタクタを選定すると、オーバースペックになりがちです。重要なのは、負荷の種類に応じた電流プロファイルを考慮することです。
モーター負荷:定常電流は小さくても、起動時の突入電流(定格の数倍〜10倍以上)に耐えられるかを確認します。AC-3級などの適用カテゴリを正しく選択することが重要です。
ヒーター負荷:突入電流は小さいですが、長時間の連続通電による温度上昇が支配的になります。抵抗負荷(AC-1級)に対応し、周囲温度を考慮したディレーティング(電流低減)を適切に行う必要があります。
コンデンサ負荷:投入時に非常に大きな突入電流が流れます。専用のコンデンサ開閉用コンタクタ(抵抗投入式など)を選定しないと、接点の溶着を引き起こす原因となります。
実測データやシミュレーションに基づき、現実的な最大電流と通電パターンを把握し、それに適した定格のコンタクタを選ぶことで、無駄なコストを削減し、かつ信頼性を確保できます。
電気的寿命と装置寿命のバランス
コンタクタの寿命には、機械的寿命と電気的寿命があります。コストに大きく影響するのは、接点の消耗に関わる「電気的寿命」です。例えば、1日に数回しか開閉しない回路に、100万回以上の電気的寿命を持つ高耐久コンタクタは明らかにオーバースペックです。
装置の設計寿命と、その期間内におけるコンタクタの推定開閉回数を算出し、その回数を満たす最低限の電気的寿命を持つ製品を選定することが、賢いコストダウンの手法です。メーカーが提供する「電気的耐久性曲線(開閉電流と寿命回数の関係グラフ)」を活用し、使用条件に合致した製品を的確に選びましょう。
システム全体で考えるバスバーとコンタクタの最適化
最高のコストパフォーマンスは、バスバーやコンタクタを個別の部品としてではなく、配電盤や制御盤といったシステム全体の一部として捉え、統合的に設計することで実現します。
熱設計の統合による冷却コストの削減
バスバーとコンタクタは、どちらも通電時にジュール熱を発生する主要な発熱源です。これらの配置を最適化することで、盤全体の熱効率を高めることができます。
例えば、発熱の大きいコンタクタの周囲に、表面積の大きいバスバーを配置し、バスバーをヒートシンク(放熱板)として機能させる設計も有効です。空気の自然対流を考慮して、盤内の下から上へ空気が流れる経路上にこれらの部品を配置することで、熱だまりを防ぎます。こうした工夫により、盤用冷却ファンをより小型のものに変更したり、場合によってはファンレス化を実現したりすることも可能になり、部品コスト、消費電力、メンテナンスコストの削減に繋がります。
部品レイアウトと保護協調による相乗効果
3D CADなどを活用して部品の配置を最適化し、バスバーの総延長を最短にすることは、材料費削減の基本です。しかしその効果はコストだけに留まりません。バスバーが短くなることで、電圧降下や不要なインダクタンスが低減され、システムの電力品質と応答性が向上します。
さらに重要なのが、コンタクタと上流の保護機器(配線用遮断器やヒューズ)との「保護協調(コーディネーション)」です。短絡(ショート)などの異常な大電流が発生した際、コンタクタが破壊される前に保護機器が回路を確実に遮断するよう、両者の特性を組み合わせる設計です。JIS C 8201-4-1などで規定されている保護協調を適切に行うことで、コンタクタに過大な短絡電流遮断性能を求める必要がなくなり、より小型で安価なコンタクタを選定できる可能性が生まれます。これは、安全性と経済性を両立させる高度な設計技術と言えるでしょう。
関連規格:日本産業標準調査会ウェブサイト(JIS検索)
まとめ
大電流回路の性能と安全性を左右するバスバーとコンタクタの選定は、コストとのバランスが重要です。最適な設計のためには、電流容量や温度上昇といった技術仕様の計算だけでなく、材質や加工法、接続時のトルク管理まで多角的に検討する必要があります。本記事で解説した選定ステップと注意点を踏まえ、システム全体で最適化を図ることが、信頼性とコスト効率を両立させる最良の手段と言えるでしょう。
